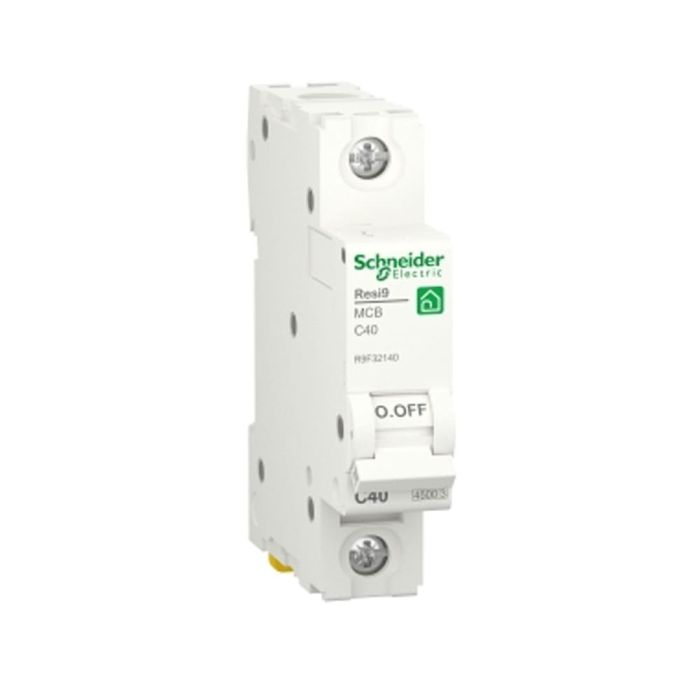

شنايدر إليكتريك قاطع تيار كهرباء Resi9 أحادي، 40 أمبير تيار متردد، 4.5 كيلو، منحنى C
مجموعة المنتجات: Resi9
نوع المنتج: قاطع تيار
تطبيق الجهاز: توزيع
سعة القاطع: 4.5 كيلو
الأقطاب: 1
مفتاح شنايدر ٤٠ امبير Resi9 | حماية عالية للدوائر الكهربائية في لوحات التوزيع
يُعد مفتاح شنايدر ٤٠ امبير من سلسلة Resi9 التابعة لشركة شنايدر إلكتريك من أكثر قواطع mcb كفاءة وموثوقية في حماية الدوائر الكهربائية داخل لوحات التوزيع الكهربائية. تم تصميمه لتوفير أداء مستقر وحماية متقدمة ضد تيارات القصر والحمل الزائد في التطبيقات السكنية والتجارية.
يتميز هذا القاطع الأحادي (1P) بتيار مقنن ٤٠ امبير ومنحنى فصل من النوع C، مما يجعله مناسبًا لمجموعة متنوعة من الدوائر الكهربائية التي تتطلب حماية دقيقة وسريعة الاستجابة. كما تبلغ سعة القطع المقننة 4500 امبير وفقًا للمعيار الدولي IEC/EN 60898-1، ما يضمن سلامة الدوائر واستقرار النظام الكهربائي في جميع الظروف.
تم تصميم مفتاح شنايدر ٤٠ امبير ليمنحك عمر تشغيل طويل وموثوقية عالية، وهو الخيار الأمثل ضمن فئة مفتاح حمايه الكهرباء التي توفرها شنايدر إلكتريك لتلبية احتياجات الحماية في المنازل والمنشآت.
بفضل تصميمه المدمج وأدائه الموثوق، يُعتبر مفتاح شنايدر ٤٠ امبير الخيار الأمثل لكل من يبحث عن حماية فعّالة واستقرار في أنظمة لوحات التوزيع الكهربائية مع ضمان أقصى درجات الأمان والجودة.
المواصفات:
أساسي | |
| النطاق | Resi9 |
| نوع المنتج أو المكونات | قاطع مصغر |
| تطبيق الجهاز | التوزيع |
| وصف الأقطاب | 1P |
| عدد القواطع الكهربائية الأحادية المحمية | ١ |
| [In] التيار المقنن | ٤٠ A |
| نوع الشبكة | تيار متردد |
| تقنية وحدة الفصل | مغناطيسي حراري |
| رمز المنحنى | C |
| سعة الكبح | ٤٥٠٠ A Icnعند230 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
| المعايير | EN/IEC 60898-1 |
| تكميلي | |
| تردد الشبكة | 50/60 هرتز |
| [Ue] الجهد التشغيلي المقنن | 230 فولت تيار متردد 50/60 هرتز |
| حد الفصل المغناطيسي | 5...10 x In تيار متردد |
| فئة التقييد | 3يتوافق معEN/IEC 60898-1 |
| [Ui] جهد العزل المقنن | ٤٤٠ V تيار متردد |
| [Uimp] جهد تحمل النبض المقدر | ٤ kV |
| نوع التحكم | وصلة مفصلية |
| الإشارات المحلية | إشارة التشغيل/إيقاف التشغيل |
| وضع التركيب | مثبت بمشبك علوي |
| دعامة التركيب | DIN rail |
| وصلات 9 مم | ٢ |
| الارتفاع | ٨١ mm |
| العرض | ١٨ mm |
| العمق | ٧٢ mm |
| عمق الإدماج | ٤٤ mm |
| صافي الوزن | ٢٤٠ g |
| اللون | أبيض(RAL 9003) |
| التحمل الميكانيكي | ٢٠٠٠٠ دورات |
| الصمود الكهربائي | ١٠٠٠٠ دورات |
| الوصلات - أطراف التوصيل | أطراف توصيل من النوع الأنبوبي(علوي أو سفلي)-1...25 مم²-صلب |
| أطراف توصيل من النوع الأنبوبي(علوي أو سفلي)-1...16 مم²-مرن مزود بحلقة | |
| أطراف توصيل من النوع الأنبوبي(علوي أو سفلي)-1...16 مم²-مرن | |
| طول تعرية السلك | ١٤ mm |
| عزم الربط | ٢ N.m |
| حماية من تسرب الأرضي | بدون |
| البيئة | |
| درجة الحماية IP | IP20 |
| درجة التلوث | 2يتوافق معEN/IEC 60898-1 |
| فئة الجهد الزائد | III |
| الحماية ضد الظروف المحيطة | 2يتوافق معIEC 60068-1 |
| الرطوبة النسبية | ٩٥ %عند٥٥ درجة مئوية |
| درجة حرارة الهواء المحيط للتشغيل | ٢٥…٦٠ درجة مئوية |
| درجة حرارة الهواء المحيط المناسبة للتخزين | ٤٠…٦٠ درجة مئوية |
| الوزن | 0.240000 |
|---|---|
| الماركة | شنايدر إليكتريك |
| الموديل | R9F32140 |
| اللون | أبيض |
| الوظيفة | توزيع |
| العمق [سم] | 7.2 |
| العرض [سم] | 1.8 |
| الارتفاع [سم] | 8.1 |
| مجموعة منتجات | Resi9 1P |
| العائلة | HDCFD |
| نوع المنتج | قاطع مصغر |
| الأقطاب | واحد قطب |
| سعة القاطع | 4.5 كيلو |
| التيار المقنن | 40 A |
| الجهد ~ التردد | 50-60 هرتز |
| درجة الحماية ضد الغبار والماء IP | IP20 |
