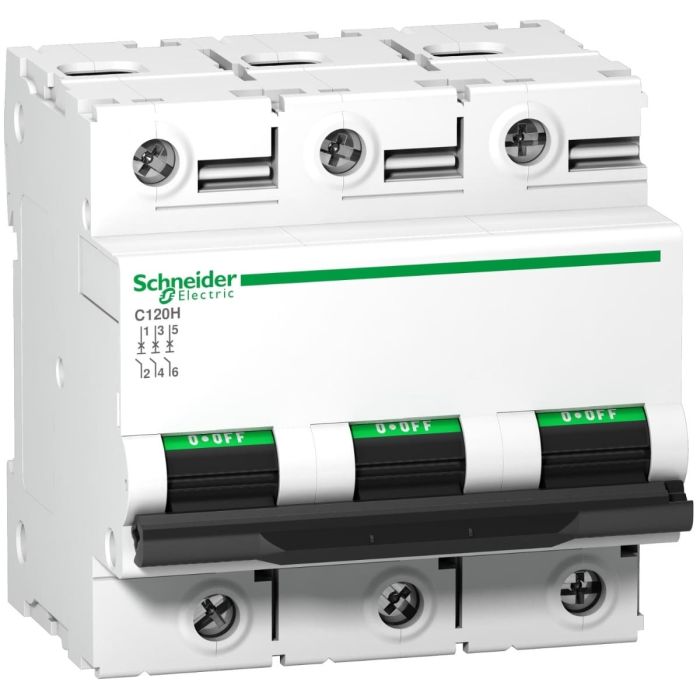

شنايدر إليكتريك Acti9 C120H قاطع كهربائي 3 أقطاب، 125 أمبير، منحنى C
غير متوفر بالمخزن
كود المنتج
A9N18470
Special Price ٦٬١٠٥ ج.م. Regular Price ٩٬٣٢٠ ج.م.
نظرة سريعة
النطاق: Acti 9
نوع المنتج: قاطع دائرة
عددالأقطاب: 3
التيار المقنن: 125 أمبير
منتجات أخرى قد تعجبك:
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 16 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 32 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 25 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 20 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 40 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 10 أمبير، منحنى CSpecial Price ١٦٧ ج.م. Regular Price ٢٥٣ ج.م.
مفتاح حماية Acti9 iMSU، وحدة فصل في حالة فقد الجهد، 230 فولت تيار مترددSpecial Price ١٬١٨٥ ج.م. Regular Price ٦٬٣٢٦ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي، 63 أمبير، منحنى CSpecial Price ٤١٩ ج.م. Regular Price ٥٨١ ج.م.
شنايدر إليكتريك Acti9 iC60N قاطع دائرة أحادي، 63 أمبير، منحنى CSpecial Price ٤٤٠ ج.م. Regular Price ٦٧٢ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، أحادي القطب، 50 أمبير، منحنى CSpecial Price ٤١٩ ج.م. Regular Price ٥٨١ ج.م.
قاطع دائرة مصغر Acti9 iK60N، ثلاثي، 40 أمبير، منحنى CSpecial Price ١٬٤٠٢ ج.م. Regular Price ١٬٩٤٧ ج.م.
شنايدر إليكتريك Acti9 IC60N قاطع دائرة ثنائي، 63 أمبير، منحنى CSpecial Price ٩٥١ ج.م. Regular Price ١٬٤٦٤ ج.م.
شنايدر إليكتريك Acti9 iC60N قاطع دائرة أحادي، 32 أمبير، منحنى CSpecial Price ٣١٦ ج.م. Regular Price ٤٨٣ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، ثنائي، 63 أمبير، منحنى CSpecial Price ٨٦٦ ج.م. Regular Price ١٬٢٠٢ ج.م.
شنايدر إليكتريك Acti9 iC60N قاطع دائرة أحادي، 20 أمبير، منحنى CSpecial Price ٣١٦ ج.م. Regular Price ٤٨٣ ج.م.
شنايدر إليكتريك Acti9 iC60N قاطع دائرة أحادي، 40 أمبير، منحنى CSpecial Price ٣١٦ ج.م. Regular Price ٤٨٣ ج.م.
شنايدر إليكتريك Acti9 IC60N قاطع دائرة ثلاثي، 63 أمبير، منحنى CSpecial Price ١٬٩٤٨ ج.م. Regular Price ٢٬٩٧٤ ج.م.
شنايدر إليكتريك Acti9 IC60N قاطع دائرة أحادي، 25 أمبير، منحنى CSpecial Price ٣١٦ ج.م. Regular Price ٤٨٥ ج.م.
شنايدر إليكتريك قاطع دائرة مصغر Acti9 iK60N، ثلاثي، 63 أمبير، منحنى CSpecial Price ١٬٦٣٥ ج.م. Regular Price ٢٬٢٧١ ج.م.
شنايدر إليكتريك Acti9 iC60N قاطع دائرة ثنائي، 10 أمبير، منحنى CSpecial Price ٧٥٠ ج.م. Regular Price ١٬١٤٥ ج.م.
منتج Acti 9 C120H هذا قاطع مصغر للجهد المنخفض (MCB). وهو قاطع تيار ثلاثي الأطوار ذو 3 أقطاب محمية بتيار مقنن شدته 125 أمبير ومنحنى الفصل C. يمكن تركيبه على قضيب DIN rail للتثبيت النموذجي. تبلغ سعة الكبح لقاطع الدائرة هذا، وفقًا للمواصفة القياسية IEC/EN 60898-1، 15000 أمبير عند جهد 230 فولت تيار متردد و400 فولت تيار متردد. تبلغ سعة الكبح لقاطع الدائرة هذا، وفقًا للمواصفة القياسية IEC/EN 60947-2، 30 كيلو أمبير عند جهد 230 فولت تيار متناوب و15 كيلو أمبير عند 400 فولت تيار متردد. يحمي هذا القاطع المصغر الدوائر من قِصر الدائرة وتيار الحمل الزائد. ويتميز بدرجة حماية IP20 (وفقًا للمواصفة القياسية (IEC/EN 60529) عند وصلاته الطرفية. تصبح درجة الحماية هذه IP40 في اللوحة العيارية. تحسّن الآلية سريعة الإغلاق عمر الخدمة له. توفّر فئة التقييد المساوية 3 (وفقًا للمواصفة المعيارية EN/IEC60898-1) لهذا القاطع تكاليف حماية الدائرة على طولها. يتم توفير وظائف الفصل والموضع عن بعد بإضافة مكونات مساعدة كهربائية. يضمن وجود شريط السلامة الأخضر المرئي (Visisafe) الفتح المادي للملامسات ويسمح بإجراء الصيانة على طول مسار الدائرة.
المواصفات:
| أساسي | |
| النطاق | Acti 9 |
| اسم المنتج | Acti 9 C120 |
| نوع المنتج أو المكونات | قاطع مصغر |
| الاسم المختصر للجهاز | C120H |
| تطبيق الجهاز | التوزيع |
| وصف الأقطاب | 3P |
| عدد القواطع الكهربائية الأحادية المحمية | ٣ |
| [In] التيار المقنن | ١٢٥ Aعند٣٠ درجة مئوية |
| نوع الشبكة | تيار متردد |
| تقنية وحدة الفصل | مغناطيسي حراري |
| رمز المنحنى | C |
| سعة الكبح | ١٥٠٠٠ A Icnعند230...400 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
| ١٠ kA Icuعند440 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 | |
| ١٥ kA Icuعند380...415 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 | |
| ٣٠ kA Icuعند220...240 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 | |
| ١٥ kA Icuعند<= 375 فولت تيار مباشريتوافق معEN/IEC 60947-2 | |
| الملاءمة للعزل | نعميتوافق معIEC 60947-2 |
| المعايير | EN/IEC 60898-1 |
| EN/IEC 60947-2 | |
| شهادات المنتج | EAC |
| تكميلي | |
| تردد الشبكة | 50/60 هرتز |
| [Ue] الجهد التشغيلي المقنن | <= 375 فولت تيار مباشر |
| 380...415 فولت تيار متردد 50/60 هرتز | |
| 220...240 فولت تيار متردد 50/60 هرتز | |
| 440 فولت تيار متردد 50/60 هرتز | |
| 230...400 فولت تيار متردد 50/60 هرتز | |
| حد الفصل المغناطيسي | 5...10 x In |
| [Ics] سعة الكبح المقننة أثناء التشغيل | ٧٥٠٠ A ٥٠ %يتوافق معEN/IEC 60898-1-230...400 فولت تيار متردد 50/60 هرتز |
| ٥ kA ٥٠ %يتوافق معEN/IEC 60947-2-440 فولت تيار متردد 50/60 هرتز | |
| ١٥ kA ٥٠ %يتوافق معEN/IEC 60947-2-220...240 فولت تيار متردد 50/60 هرتز | |
| ٧٫٥ kA ٥٠ %يتوافق معEN/IEC 60947-2-380...415 فولت تيار متردد 50/60 هرتز | |
| ١٥ kA ١٠٠ %يتوافق معEN/IEC 60947-2-<= 375 فولت تيار مباشر | |
| فئة التقييد | 3يتوافق معEN/IEC 60947-2 |
| [Ui] جهد العزل المقنن | ٥٠٠ V تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2 |
| [Uimp] جهد تحمل النبض المقدر | ٦ kVيتوافق معEN/IEC 60947-2 |
| مؤشر موضع التلامس | نعم |
| نوع التحكم | وصلة مفصلية |
| الإشارات المحلية | إشارة التشغيل/إيقاف التشغيل |
| وضع التركيب | مثبت بمشبك علوي |
| دعامة التركيب | DIN rail متماثل 35 مم |
| توافق البارات النحاس المشطية مع إكسسوار التوزيع | لا |
| وصلات 9 مم | ٩ |
| الارتفاع | ٨١ mm |
| العمق | ٧٣ mm |
| العرض | ٨١ mm |
| صافي الوزن | ٠٫٦١٥ كجم |
| اللون | أبيض |
| التحمل الميكانيكي | ٢٠٠٠٠ دورات |
| الصمود الكهربائي | ٥٠٠٠ دوراتيتوافق معIEC 60947-2 |
| Locking options description | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| الوصلات - أطراف التوصيل | أطراف توصيل من النوع الأنبوبي١…٥٠ mm² صلب |
| أطراف توصيل من النوع الأنبوبي١٫٥…٣٥ mm² مرن | |
| طول تعرية السلك | ١٥ mm |
| عزم الربط | ٣٫٥ N.m |
| حماية من تسرب الأرضي | كتلة منفصلة |
| البيئة | |
| درجة الحماية IP | IP20 conforming to IEC 60529 |
| درجة التلوث | 3يتوافق معIEC 60947-2 |
| فئة الجهد الزائد | IV |
| الحماية ضد الظروف المحيطة | 2يتوافق معIEC 60068-1 |
| الرطوبة النسبية | ٩٥ %عند٥٥ درجة مئوية |
| ارتفاع التشغيل | 2000 م |
| درجة حرارة الهواء المحيط للتشغيل | ٣٠…٦٠ درجة مئوية |
| درجة حرارة الهواء المحيط المناسبة للتخزين | ٤٠…٧٠ درجة مئوية |
| الوزن | 0.615000 |
|---|---|
| الماركة | شنايدر إليكتريك |
| الموديل | A9N18470 |
| اللون | أبيض |
| الوظيفة | توزيع |
| العمق [سم] | 7.3 |
| العرض [سم] | 8.1 |
| الارتفاع [سم] | 8.1 |
| مجموعة منتجات | اكتي 9 |
| العائلة | HDCFD |
| نوع المنتج | قاطع مصغر |
| الأقطاب | 3 أقطاب |
| التيار المقنن | 125 A at 30 °C |
| الجهد ~ التردد | 50-60 هرتز |
| درجة الحماية ضد الغبار والماء IP | IP20 |
