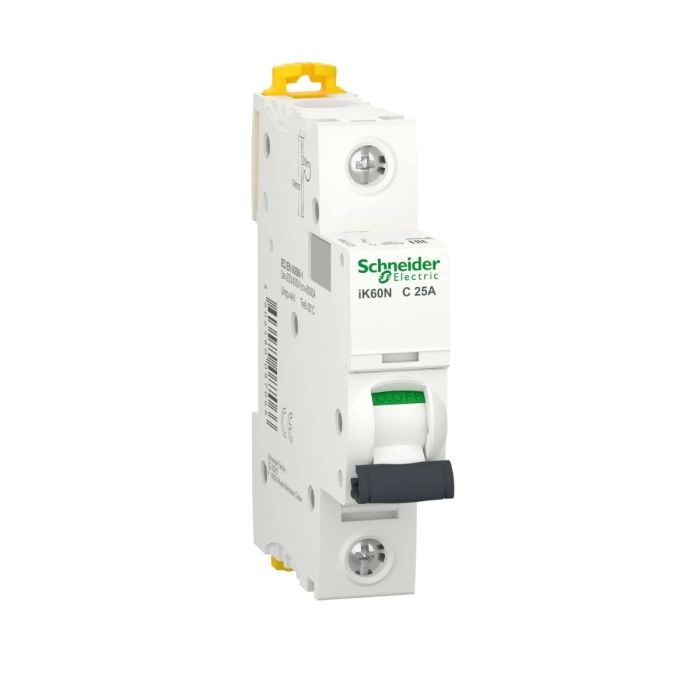

شنايدر إليكتريك قاطع تيار كهرباء مصغر Acti9 iK60N، أحادي، 25 أمبير، 6 كيلو، منحنى C
Acti 9 :النطاق
نوع المنتج: قاطع مصغر
سعة القاطع: 6 كيلو
تطبيق الجهاز: التوزيع
وصف الأقطاب: 1
قاطع 25 امبير Acti9 iK60N | حماية عالية الكفاءة للدوائر الكهربائية
يُعد قاطع 25 امبير اختيارًا مثاليًا لكل من يبحث عن مفتاح حمايه الكهرباء موثوق لحماية الدوائر منخفضة الجهد. يأتي هذا النموذج بتصميم أحادي القطب (1P) وبتيار مقنن 25 أمبير مع منحنى الفصل من النوع C، ما يجعله مناسبًا لأحمال الإضاءة والأجهزة المتوسطة ضمن فئة قواطع mcb عالية الجودة.
المميزات الفنية الأساسية:
تيار مقنن: 25 أمبير
نوع القاطع: MCB أحادي القطب (1P)
قدرة الكسر المعتمدة:
6000A عند 230V AC وفق معيار EN/IEC 60898-1
وظائف الحماية:
حماية من الماس الكهربائي (Short Circuit)
حماية من زيادة الأحمال (Overload)
المواصفات الكهربائية
الجهد التشغيلي (Ue): 230V AC
جهد العزل (Ui): 440V AC
جهد تحمل النبض (Uimp): 4kV
التردد: 50/60 Hz
التصميم والتركيب
يمكن تركيبه بسهولة على DIN Rail
يمتلك مشبك تركيب مزدوج مع بارات نحاس مشطية
اللون: أبيض
الأبعاد:
العرض: 18 مم
الارتفاع: 85 مم
العمق: 78.5 مم
الوزن: 100 جم
درجة الحماية
IP20 عند الأطراف
IP40 عند تركيبه داخل لوحة توزيع كهربائية
مدى درجات الحرارة:
تشغيل: -25°C إلى +60°C
تخزين: -40°C إلى +85°C
التحمل و العمر التشغيلي
10,000 دورة كهربائية
20,000 دورة ميكانيكية
المواصفات:
| أساسي | |
| تطبيق الجهاز | التوزيع |
| النطاق | Acti 9 |
| اسم المنتج | Acti 9 iK60 |
| نوع المنتج أو المكونات | قاطع مصغر |
| الاسم المختصر للجهاز | iK60N |
| وصف الأقطاب | 1P |
| عدد القواطع الكهربائية الأحادية المحمية | ١ |
| [In] التيار المقنن | ٢٥ Aعند٣٠ درجة مئوية |
| نوع الشبكة | تيار متردد |
| تقنية وحدة الفصل | مغناطيسي حراري |
| رمز المنحنى | C |
| سعة الكبح | ٦٠٠٠ A Icnعند230 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
| الملاءمة للعزل | نعميتوافق معEN/IEC 60898-1 |
| المعايير | EN/IEC 60898-1 |
| تكميلي | |
| تردد الشبكة | 50/60 هرتز |
| حد الفصل المغناطيسي | 5...10 x In |
| [Ics] سعة الكبح المقننة أثناء التشغيل | ٦٠٠٠ A ١٠٠ %يتوافق معEN/IEC 60898-1-230 فولت تيار متردد 50/60 هرتز |
| فئة التقييد | 3يتوافق معEN/IEC 60898-1 |
| [Ui] جهد العزل المقنن | ٤٤٠ V تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
| [Uimp] جهد تحمل النبض المقدر | ٤ kVيتوافق معEN/IEC 60898-1 |
| مؤشر موضع التلامس | لا |
| نوع التحكم | وصلة مفصلية |
| الإشارات المحلية | إشارة التشغيل/إيقاف التشغيل |
| وضع التركيب | مثبت بمشبك علوي |
| دعامة التركيب | DIN rail |
| وصلات 9 مم | ٢ |
| الارتفاع | ٨٥ mm |
| العرض | ١٨ mm |
| العمق | ٧٨٫٥ mm |
| صافي الوزن | ١٠٠ g |
| اللون | أبيض |
| التحمل الميكانيكي | ٢٠٠٠٠ دورات |
| الصمود الكهربائي | ١٠٠٠٠ دورات |
| وصف خيارات القفل | جهاز قفل |
| الوصلات - أطراف التوصيل | طرف توصيل من النوع الأنبوبي(علوي أو سفلي)١…٢٥ mm² صلب |
| طرف توصيل من النوع الأنبوبي(علوي أو سفلي)١…١٦ mm² مرن | |
| طول تعرية السلك | ١٤ mm for علوي أو سفلي connection |
| عزم الربط | ٢ N.m علوي أو سفلي |
| حماية من تسرب الأرضي | بدون |
| البيئة | |
| درجة الحماية IP | IP20 conforming to IEC 60529 |
| درجة التلوث | 2يتوافق معEN/IEC 60898-1 |
| فئة الجهد الزائد | III |
| درجة حرارة الهواء المحيط للتشغيل | ٢٥…٦٠ درجة مئوية |
| درجة حرارة الهواء المحيط المناسبة للتخزين | ٤٠…٨٥ درجة مئوية |
| الوزن | 0.150000 |
|---|---|
| الماركة | شنايدر إليكتريك |
| الموديل | A9K24125 |
| اللون | أبيض |
| الوظيفة | توزيع |
| العمق [سم] | 7.85 |
| العرض [سم] | 1.8 |
| الارتفاع [سم] | 8.5 |
| مجموعة منتجات | IK601P |
| العائلة | HDCFD |
| نوع المنتج | قاطع مصغر |
| الأقطاب | واحد قطب |
| سعة القاطع | 6 كيلو |
| التيار المقنن | 25 A at 30 °C |
| درجة الحماية ضد الغبار والماء IP | IP20 |
