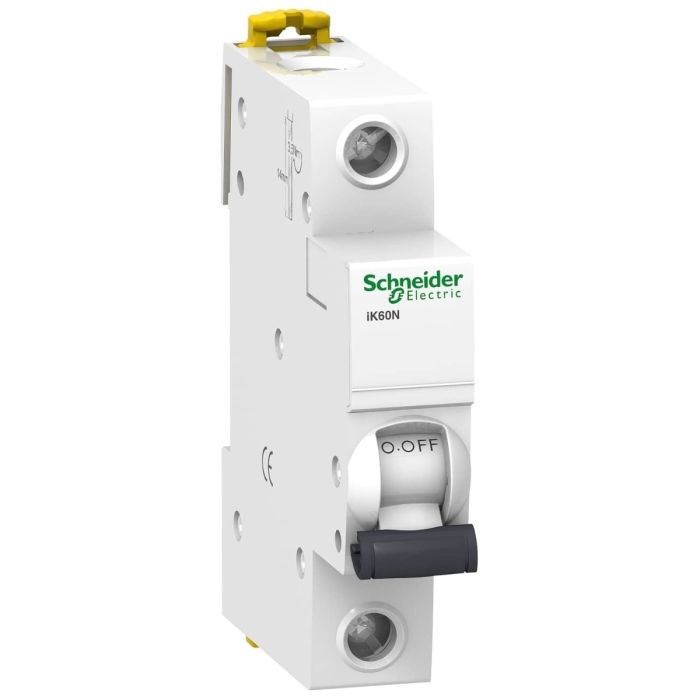

قاطع دائرة مصغر Acti9 iK60N، أحادي، 16 أمبير، منحنى C
عدد الأقطاب المحمية: 1
التيار المقنن: 16 أمبير عند 30 درجة مئوية
قدرة القطع: 6000 أمبير Icn عند 400 فولت متردد 50/60 هرتز وفقًا للمعيار EN/IEC 60898-1
عندما يتعلق الأمر بحماية الدوائر الكهربائية الخاصة بك، ثق بمفتاح الدائرة المصغر Acti9 iK60N من شنايدر إلكتريك. يتميز هذا المفتاح ذو القطب الواحد بتصميمه لتوفير أقصى درجات الاعتمادية والسلامة لتثبيتاتك الكهربائية.
الميزات الرئيسية:
-
تصميم بقطب واحد: بفضل القطب الواحد، يوفر حماية موثوقة للدوائر الفردية.
-
تصنيف بقوة عالية: مناسب للتعامل مع مجموعة متنوعة من الأحمال الكهربائية بكفاءة.
-
منحنى C: تم تصميمه للاستجابة بسرعة خلال حالات الاختراق الكهربائي القصير، مما يعزز السلامة.
-
قدرة كسر مذهلة: بقدرة كسر كبيرة، يتعامل بفعالية مع تيارات العيوب.
-
سهل الاستخدام: سهل التركيب والتشغيل، مما يجعله خيارًا مثاليًا لمجموعة متنوعة من التطبيقات.
-
بنية قوية: مصمم ليكون طويل الأمد، مما يضمن استدامة وموثوقية نظام الكهرباء الخاص بك.
مفتاح الدائرة المصغر Acti9 iK60N من شنايدر إلكتريك مصمم لتلبية احتياجات حماية الدوائر الخاصة بك، مما يوفر الراحة والأداء الكهربائي غير المنقطع. سواء للاستخدام السكني أو الصناعي، فإن مواصفاته المذهلة وتصميمه القوي يجعلانه الخيار المثالي.
رفع مستوى السلامة والموثوقية في دوائرك الكهربائية مع مفتاح الدائرة المصغر Acti9 iK60N من شنايدر إلكتريك - حارس دوائرك الموثوق به!
المواصفات | |
أساسي | |
تطبيق الجهاز | التوزيع |
النطاق | Acti 9 |
اسم المنتج | Acti 9 iK60 |
نوع المنتج أو المكونات | قاطع مصغر |
الاسم المختصر للجهاز | iK60N |
وصف الأقطاب | 1P |
عدد القواطع الكهربائية الأحادية المحمية | ١ |
[In] التيار المقنن | ١٦ Aعند٣٠ درجة مئوية |
نوع الشبكة | تيار متردد |
تقنية وحدة الفصل | مغناطيسي حراري |
رمز المنحنى | C |
سعة الكبح | ٦٠٠٠ A Icnعند230 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
الملاءمة للعزل | نعميتوافق معEN/IEC 60898-1 |
المعايير | EN/IEC 60898-1 |
تكميلي | |
تردد الشبكة | 50/60 هرتز |
حد الفصل المغناطيسي | 5...10 x In |
[Ics] سعة الكبح المقننة أثناء التشغيل | ٦٠٠٠ A ١٠٠ %يتوافق معEN/IEC 60898-1-230 فولت تيار متردد 50/60 هرتز |
فئة التقييد | 3يتوافق معEN/IEC 60898-1 |
[Ui] جهد العزل المقنن | ٤٤٠ V تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1 |
[Uimp] جهد تحمل النبض المقدر | ٤ kVيتوافق معEN/IEC 60898-1 |
مؤشر موضع التلامس | لا |
control type | وصلة مفصلية |
الإشارات المحلية | إشارة التشغيل/إيقاف التشغيل |
وضع التركيب | مثبت بمشبك علوي |
دعامة التركيب | DIN rail |
وصلات 9 مم | ٢ |
الارتفاع | ٨٥ mm |
العرض | ١٨ mm |
العمق | ٧٨٫٥ mm |
صافي الوزن | ١٠٠ g |
اللون | أبيض |
التحمل الميكانيكي | ٢٠٠٠٠ دورات |
الصمود الكهربائي | ١٠٠٠٠ دورات |
وصف خيارات القفل | جهاز قفل |
الوصلات - أطراف التوصيل | طرف توصيل من النوع الأنبوبي(علوي أو سفلي)١…٢٥ mm² صلب |
طرف توصيل من النوع الأنبوبي(علوي أو سفلي)١…١٦ mm² مرن | |
طول تعرية السلك | ١٤ mm for علوي أو سفلي connection |
عزم الربط | ٢ N.m علوي أو سفلي |
حماية من تسرب الأرضي | بدون |
البيئة | |
درجة الحماية IP | IP20يتوافق معIEC 60529 |
درجة التلوث | 2يتوافق معEN/IEC 60898-1 |
فئة الجهد الزائد | III |
درجة حرارة الهواء المحيط للتشغيل | ٢٥…٦٠ درجة مئوية |
درجة حرارة الهواء المحيط المناسبة للتخزين | ٤٠…٨٥ درجة مئوية |
| الوزن | 0.100000 |
|---|---|
| الماركة | شنايدر إليكتريك |
| الموديل | A9K24116 |
| اللون | أبيض |
| الوظيفة | توزيع |
| العمق [سم] | 7.85 |
| العرض [سم] | 1.8 |
| الارتفاع [سم] | 8.5 |
| مجموعة منتجات | IK601P |
| العائلة | HDCFD |
| نوع المنتج | قاطع مصغر |
| الأقطاب | واحد قطب |
| التيار المقنن | 16 A at 30 °C |
