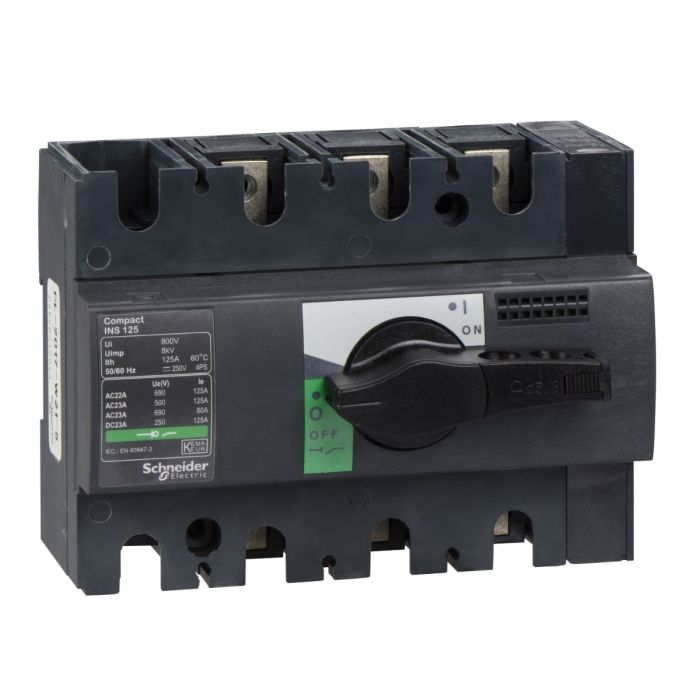

شنايدر إليكتريك مفتاح قاطع Compact INS125، مع مقبض دوار أسود، 125 أمبير، 3 أقطاب
نوع المنتج: مفتاح قاطع
نوع التحكم: مقبض دوار
عدد الأقطاب: 3
[Ith] تيار حراري هوائي حر اصطلاحي: 125 A عند 60 درجة مئوية
استكشف المفتاح القاطع Compact INS125 من شنايدر إليكتريك، الحلا الموثوق به ومتعدد الاستخدامات للتحكم والعزل الكهربائي. تم تصميم هذا المفتاح القاطع لتوفير عملية فصل وعزل كفوءة في الدوائر الكهربائية، مما يضمن سلامة وتحكم توزيع الطاقة.
الميزات الرئيسية:
تصنيف 125 أمبير: بفضل تصنيفه بقدرة 125 أمبير، يمكن لهذا المفتاح القاطع التعامل مع مجموعة واسعة من الأحمال الكهربائية، مما يجعله مناسبًا لتطبيقات متنوعة.
النسخة القياسية: تأتي النسخة القياسية لهذا المفتاح القاطع مجهزة بمقبض دوار أسود لعملية التشغيل اليدوية السهلة.
3 أقطاب: تكوينه ثلاثي الأقطاب يجعله متكيفًا ومثاليًا للعديد من التطبيقات، مما يضمن المرونة.
تصميم مدمج: تصميمه المدمج يسمح بتثبيت سهل واستخدام كفوء للمساحة في لوحة التوزيع الكهربائية أو الصندوق الخاص بك.
المواصفات الفنية:
تصنيف التيار: 125 أمبير
الأقطاب: 3
نوع المقبض: مقبض دوار أسود
آمن دوائرك الكهربائية مع المفتاح القاطع Compact INS125 من شنايدر إليكتريك (28910). سواء كنت بحاجة إلى التحكم والعزل في البيئات الصناعية أو التجارية أو السكنية، هذا المفتاح القاطع يوفر حلاً موثوقًا.
| المواصفات | |
أساسي | |
| النطاق | Compact |
| اسم المنتج | قواطع الدائرة Compact INS |
| نوع المنتج أو المكونات | مفتاح قاطع |
| وصف الأقطاب | 3P |
| نوع الشبكة | تيار متردد |
| تيار مباشر | |
| تردد الشبكة | 50/60 هرتز |
| [Ie] التيار التشغيلي المقنن | AC-22A:١٢٥ A تيار متردد 50/60 هرتز 220/240 فولت |
| AC-22A:١٢٥ A تيار متردد 50/60 هرتز 380/415 فولت | |
| AC-22A:١٢٥ A تيار متردد 50/60 هرتز 440/480 فولت قطبان في سلسلة | |
| AC-22A:١٢٥ A تيار متردد 50/60 هرتز 500 فولت قطبان في سلسلة | |
| AC-22A:١٢٥ A تيار متردد 50/60 هرتز 660/690 فولت | |
| AC-23A:١٢٥ A تيار متردد 50/60 هرتز 220/240 فولت | |
| AC-23A:١٢٥ A تيار متردد 50/60 هرتز 380/415 فولت | |
| AC-23A:١٢٥ A تيار متردد 50/60 هرتز 440/480 فولت | |
| AC-23A:١٢٥ A تيار متردد 50/60 هرتز 500 فولت | |
| AC-23A:٨٠ A تيار متردد 50/60 هرتز 660/690 فولت | |
| DC-22A:١٢٥ A تيار مباشر 50/60 هرتز 125 فولت قطبان في سلسلة | |
| DC-23A:١٢٥ A تيار مباشر 50/60 هرتز 125 فولت قطبان في سلسلة | |
| [Ui] جهد العزل المقنن | ٧٥٠ V تيار متردد 50/60 هرتز |
| [Uimp] جهد تحمل النبض المقدر | ٨ kV |
| [Ith] تيار حراري هوائي حر اصطلاحي | ١٢٥ Aعند٦٠ درجة مئوية |
| [Icm] سعة التوصيل المقننة لدائرة القصر | ١٥٤ kA مع قاطع التيار للحماية من التيار العكسي 690 فولت تيار مترددعند50/60 هرتز |
| ٢٠ kA مفتاح قاطع مفرد 690 فولت تيار مترددعند50/60 هرتز | |
| [Ue] الجهد التشغيلي المقنن | 125 فولت تيار مباشر |
| 690 فولت تيار متردد 50/60 هرتز | |
| الملاءمة للعزل | نعم |
| مؤشر موضع التلامس | نعم |
| الفصل المرئي | لا |
| درجة التلوث | 3 |
| تكميلي | |
| control type | مقبض دوار |
| handle colour | أسود |
| وضع التركيب | مثبت |
| دعامة التركيب | DIN rail |
| لوحة | |
| اتصال علوي | أمامي |
| downside connection | أمامي |
| الحد الأقصى للطاقة | AC-23:٥٥ kWعند440 فولت تيار متردد 50/60 هرتز |
| AC-23:٣٧ kWعند220/240 فولت تيار متردد 50/60 هرتز | |
| AC-23:٥٥ kWعند380/415 فولت تيار متردد 50/60 هرتز | |
| AC-23:٧٥ kWعند500/525 فولت تيار متردد 50/60 هرتز | |
| AC-23:٧٥ kWعند660/690 فولت تيار متردد 50/60 هرتز | |
| الخدمة المقننة | غير متقطع |
| فئة المهام المتقطعة | الفئة 120 - 60% |
| enclosure dimensions for Ithe | 260 مم × 160 مم × 55 مم |
| [Ipk] تيار تحمل وقت القصر المقنن | ٠٫٠١ kAأثناء30 ثوانٍيتوافق معIEC 60947-3 |
| ١٫٢٣ kAأثناء20 ثوانٍيتوافق معIEC 60947-3 | |
| ٣٫١٧٥ kAأثناء3 ثوانٍيتوافق معIEC 60947-3 |
| الوزن | 0.800000 |
|---|---|
| الماركة | شنايدر إليكتريك |
| الموديل | 28910 |
| العمق [سم] | 6.25 |
| العرض [سم] | 13.5 |
| الارتفاع [سم] | 10 |
| مجموعة منتجات | CCB others |
| العائلة | PPCCB |
