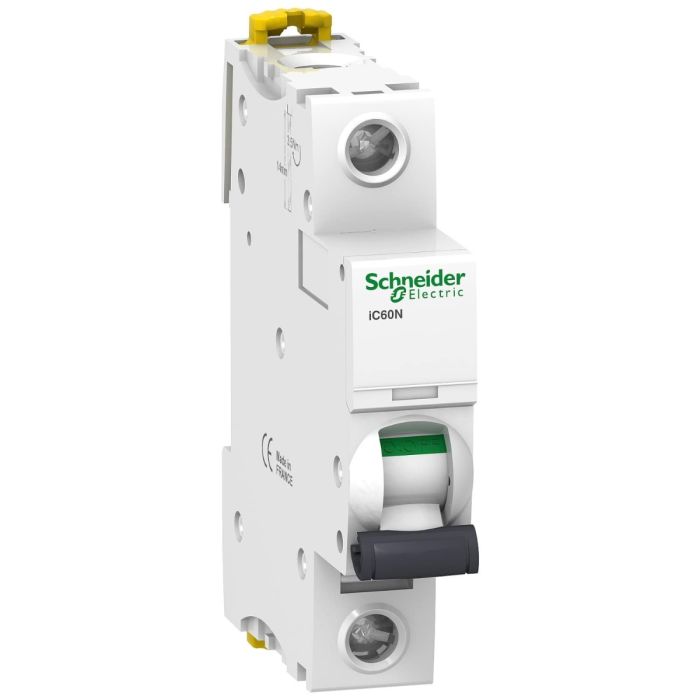

شنايدر إليكتريك Acti9 iC60N قاطع دائرة أحادي، 32 أمبير، منحنى C

المواصفات

أساسي

تطبيق الجهاز

التوزيع

النطاق

Acti 9

اسم المنتج

Acti 9 iC60

نوع المنتج أو المكونات

قاطع مصغر

الاسم المختصر للجهاز

iC60N

وصف الأقطاب

1P

عدد القواطع الكهربائية الأحادية المحمية

١

[In] التيار المقنن

٣٢ A

نوع الشبكة

تيار مباشر

تيار متردد

تقنية وحدة الفصل

مغناطيسي حراري

رمز المنحنى

C

سعة الكبح

٦٠٠٠ A Icnعند230 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60898-1

١٠ kA Icuعند60...72 فولت تيار مباشريتوافق معEN/IEC 60947-2

١٥ kA Icuعند12...60 فولت تيار مباشريتوافق معEN/IEC 60947-2

١٠ kA Icuعند220...240 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2

٣٦ kA Icuعند12...60 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2

٢٠ kA Icuعند100...133 فولت تيار متردد 50/60 هرتزيتوافق معEN/IEC 60947-2

فئة الاستخدام

الفئة Aيتوافق معEN 60947-2

الفئة Aيتوافق معIEC 60947-2

الملاءمة للعزل

نعميتوافق معEN 60898-1

نعميتوافق معEN 60947-2

نعميتوافق معIEC 60898-1

نعميتوافق معIEC 60947-2

المعايير

IEC 60898-1

IEC 60947-2

EN 60898-1

EN 60947-2

ملصقات الجودة

NF

تكميلي

تردد الشبكة

50/60 هرتز

حد الفصل المغناطيسي

8 x In +/- 20 %

[Ics] سعة الكبح المقننة أثناء التشغيل

٢٧ kA ٧٥ %يتوافق معEN 60947-2-12...60 فولت تيار متردد 50/60 هرتز

٧٫٥ kA ٧٥ %يتوافق معEN 60947-2-220...240 فولت تيار متردد 50/60 هرتز

٢٧ kA ٧٥ %يتوافق معIEC 60947-2-12...60 فولت تيار متردد 50/60 هرتز

٧٫٥ kA ٧٥ %يتوافق معIEC 60947-2-220...240 فولت تيار متردد 50/60 هرتز

١٥ kA ٧٥ %يتوافق معIEC 60947-2-100...133 فولت تيار متردد 50/60 هرتز

١٥ kA ٧٥ %يتوافق معEN 60947-2-100...133 فولت تيار متردد 50/60 هرتز

٦٠٠٠ A ١٠٠ %يتوافق معEN 60898-1-230 فولت تيار متردد 50/60 هرتز

٦٠٠٠ A ١٠٠ %يتوافق معIEC 60898-1-230 فولت تيار متردد 50/60 هرتز

١٠ kA ١٠٠ %يتوافق معEN 60947-2-72 فولت تيار مباشر

١٠ kA ١٠٠ %يتوافق معIEC 60947-2-72 فولت تيار مباشر

١٥ kA ١٠٠ %يتوافق معEN 60947-2-12...60 فولت تيار مباشر

١٥ kA ١٠٠ %يتوافق معIEC 60947-2-12...60 فولت تيار مباشر

فئة التقييد

3يتوافق معEN 60898-1

3يتوافق معIEC 60898-1

[Ui] جهد العزل المقنن

٥٠٠ V تيار متردد 50/60 هرتزيتوافق معEN 60947-2

٥٠٠ V تيار متردد 50/60 هرتزيتوافق معIEC 60947-2

[Uimp] جهد تحمل النبض المقدر

٦ kVيتوافق معEN 60947-2

٦ kVيتوافق معIEC 60947-2

مؤشر موضع التلامس

نعم

control type

وصلة مفصلية

الإشارات المحلية

نقطه مساعدة لبيان الفصل في حالة حدوث خطأ

وضع التركيب

مثبت

دعامة التركيب

DIN rail

توافق البارات النحاس المشطية مع إكسسوار التوزيع

علوي أو سفلي:نعم

وصلات 9 مم

٢

الارتفاع

٨٥ mm

العرض

١٨ mm

العمق

٧٨٫٥ mm

صافي الوزن

٠٫٢١٥ كجم

اللون

أبيض

التحمل الميكانيكي

٢٠٠٠٠ دورات

الصمود الكهربائي

١٠٠٠٠ دورات

الوصلات - أطراف التوصيل

طرف توصيل فردي(علوي أو سفلي)١…٣٥ mm² صلب

طرف توصيل فردي(علوي أو سفلي)١…٢٥ mm² مرن

طول تعرية السلك

١٤ mm for علوي أو سفلي connection

عزم الربط

٣٫٥ N.m علوي أو سفلي

حماية من تسرب الأرضي

بدون

البيئة

درجة الحماية IP

IP20يتوافق معIEC 60529

IP20يتوافق معEN 60529

درجة التلوث

3يتوافق معEN 60947-2

3يتوافق معIEC 60947-2

فئة الجهد الزائد

IV

الحماية ضد الظروف المحيطة

2يتوافق معIEC 60068-1

الرطوبة النسبية

٩٥ %عند٥٥ درجة مئوية

ارتفاع التشغيل

0...2000 قدم

درجة حرارة الهواء المحيط للتشغيل

؜٣٥…٧٠
