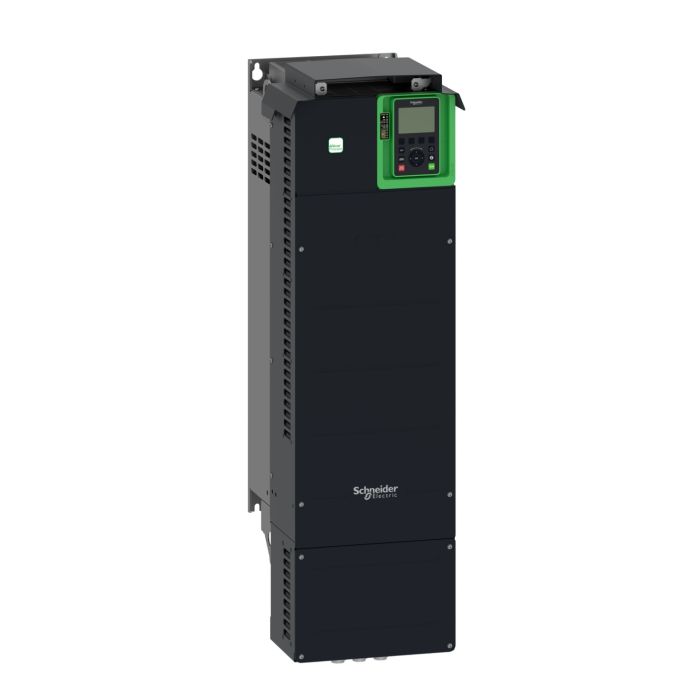

Name: Schneider Electric Variable Speed Drive ATV630, 90 kW, 125 HP, 380-480V, IP21, UL Type 1
Brand: Gila Electric
SKU: ATV630D90N4
Price: 396063.00 EGP
Availability: OutOfStock

The ATV630D90N4 Variable Speed Drive ATV630 is a high-capacity drive designed for applications that require robust and precise motor control. With a substantial power rating of 90 kW and compatibility with 380-480V power systems, this drive is ideal for heavy-duty industrial applications. It features an IP21 rating, making it suitable for indoor use, and is UL Type 1 certified for safety and reliability.

Key Features:

Robust Power: With a power rating of 90 kW (125 HP), this drive can handle demanding and high-capacity applications.

Wide Voltage Range: Designed for use with 380-480V power systems, ensuring optimal performance in industrial settings.

IP21 Rated: The IP21 rating ensures that this drive can be used safely indoors.

UL Type 1 Certified: UL Type 1 certification provides added safety and reliability.

Technical Specifications:

Product Type: Variable Speed Drive

Power Rating: 90 kW (125 HP)

Voltage Rating: 380-480V

Protection Rating: IP21

Certifications: UL Type 1

المواصفات
أساسي
مجموعة منتجات	Altivar Process ATV600
نوع المنتج أو المكونات	محرك متغير السرعة
تطبيق المنتج الخاص	العملية والمرافق
الاسم المختصر للجهاز	ATV630
المتغير	الإصدار القياسي
وجهة المنتج	مواتير غير متزامنة
	مواتير متزامنة
فلتر EMC	مدمجبـ١٥٠ متريتوافق معEN/IEC 61800-3 الفئة C3
درجة الحماية IP	IP21يتوافق معIEC 61800-5-1
	IP21يتوافق معIEC 60529
[Us] جهد الإمداد المقنن	380...480 فولت
درجة الحماية	UL النوع 1يتوافق معUL 508C
نوع التبريد	حمل حراري قسري
تردد مصدر الطاقة	50...60 هرتز - 5...5 %
[Us] جهد الإمداد المقنن	380...480 فولت - 15...10 %
طاقة الموتور، كيلو واط	٩٠ kW(الخدمة العادية)
	٧٥ kW(الخدمة الشاقة)
طاقة الموتور، قدرة حصانية	١٢٥ hp الخدمة العادية
	١٠٠ hp الخدمة الشاقة
تيار الخط	١٥٦٫٢ Aعند380 فولت(الخدمة العادية)
	١٣٥٫٨ Aعند480 فولت(الخدمة العادية)
	١٣٤٫٣ Aعند380 فولت(الخدمة الشاقة)
	١١٨٫١ Aعند480 فولت(الخدمة الشاقة)
تيار دائرة القصر المتوقع للخط	٥٠ kA
القوى الظاهرة	١١٢٫٩ kVAعند480 فولت(الخدمة العادية)
	٩٨٫٢ kVAعند480 فولت(الخدمة الشاقة)
تيار الإخراج المتواصل	١٧٣ Aعند2.5 كيلو هرتزمن أجلالخدمة العادية
	١٤٥ Aعند2.5 كيلو هرتزمن أجلالخدمة الشاقة
ملف التحكم في الموتور غير المتزامن	معيار عزم الدوران الثابت
	معيار عزم الدوران المتغير
	وضع عزم الدوران محسّن
ملف التحكم في الموتور المتزامن	محرك مغناطيسي دائم
	موتور مقاومة متزامن
تردد الإخراج لمحرك السرعة	٠٫١…٥٠٠ Hz
تردد التبديل الرمزي	2.5 كيلو هرتز
تردد التبديل	2.5......8 كيلو هرتز مع عامل التخفيض
	2...8 كيلو هرتز قابل للضبط
وظيفة الأمان	STO (إيقاف عزم الدوران الآمن) SIL 3
منطق المدخل المنفصل	16 سرعة معدة مسبقًا
بروتوكول منفذ الاتصال	Ethernet
	Modbus تسلسلي
	Modbus TCP
البطاقة الاختيارية	الفتحة A:وحدة الاتصال،Profibus DP V1
	الفتحة A:وحدة الاتصال،Profinet
	الفتحة A:وحدة الاتصال،DeviceNet
	الفتحة A:وحدة الاتصال،Modbus TCP/EtherNet/IP
	الفتحة A:وحدة الاتصال،سلسلة CANopen المتعددة RJ45
	الفتحة A:وحدة الاتصال،CANopen SUB-D 9
	الفتحة A:وحدة الاتصال،CANopen أطراف توصيل برغية
	الفتحة A/الفتحة B:وحدة تمديد إدخال/إخراج تناظرية ورقمية
	الفتحة A/الفتحة B:وحدة تمديد مرحل الإخراج
	الفتحة A:وحدة الاتصال،Ethernet IP/Modbus TCP/رابط وسط
	وحدة الاتصال،BACnet MS/TP
	وحدة الاتصال،Ethernet Powerlink
تكميلي
وضع التركيب	تركيب على الحائط
الحد الأقصى للتيار العابر	١٩٠٫٣ Aأثناء60 ثوانٍ(الخدمة العادية)
	٢١٧٫٥ Aأثناء60 ثوانٍ(الخدمة الشاقة)
عدد مراحل الشبكة	3 أطوار
رقم المخرج المنفصل	٠
نوع المخرج المنفصل	مخارج المرحل R1A ،R1B ،R1C 250 فولت تيار متردد ٣٠٠٠ mA
	مخارج المرحل R1A ،R1B ،R1C 30 فولت تيار مباشر ٣٠٠٠ mA
	مخارج المرحل R2A ،R2C 250 فولت تيار متردد ٥٠٠٠ mA
	مخارج المرحل R2A ،R2C 30 فولت تيار مباشر ٥٠٠٠ mA
	مخارج المرحل R3A, R3C 250 فولت تيار متردد ٥٠٠٠ mA
	مخارج المرحل R3A, R3C 30 فولت تيار مباشر ٥٠٠٠ mA
جهد الإخراج	<= جهد مصدر الطاقة
رافع التيار المؤقت المسموح به	1.1 x Inأثناء60 ثوانٍ(الخدمة العادية)
	1.5 x Inأثناء60 ثوانٍ(الخدمة الشاقة)
تعويض انزلاق الموتور	قابل للضبط
	غير متوفر في قانون محرك المغناطيس الدائم
	تلقائي مهما كان الحمل
	يمكن كبتها
منحدرات التسارع وتخفيف السرعة	خطية قابلة للضبط بشكل منفصل من 0.01...9999 ثانية
الواجهة المادية	Ethernet
	سلكان RS 485
الكبح حتى التوقف التام	من خلال حقن تيار مباشر
نوع الحماية	حماية حرارية:موتور
	إيقاف عزم الدوران الآمن:موتور
	فصل طور الموتور:موتور
	حماية حرارية:محرك
	إيقاف عزم الدوران الآمن:محرك
	ارتفاع الحرارة المفرطة:محرك
	التيار الزائد بين مراحل الإخراج والأرض:محرك
	الحمل الزائد لجهد الإخراج:محرك
	حماية من دائرة القصر:محرك
	فصل طور الموتور:محرك
	الجهد الزائد على ناقل التيار المباشر:محرك
	الجهد الزائد لمصدر إمداد الخط:محرك
	الجهد المنخفض لمصدر إمداد الخط:محرك
	فقد أحد الأوجه (الفازات) لمصدر إمداد الخط:محرك
	تجاوز السرعة:محرك
	قطع في دائرة التحكم:محرك
معدل الإرسال	10, 100 Mbits
	4800 بت في الثانية، 9600 بت في الثانية، 19200 بت في الثانية، 38.4 كيلوبت في الثانية
دقة التردد	وحدة عرض:0.1 هرتز
	مدخل تناظري (أنالوج):0.012/50 هرتز
إطار الإرسال	RTU
التوصيل الكهربائي	التحكم:أطراف توصيل برغية قابلة للإزالة 0.5...1.5 مم²/معيار السلك الأمريكي 20...معيار السلك الأمريكي 16
	جانب خط:طرف توصيل برغي 120 مم²/معيار السلك الأمريكي 4/0...250 ألف ميل دائري
	موتور:طرف توصيل برغي 120 مم²/250 ألف ميل دائري
نوع الموصل	RJ45(على طرف شاشة العرض عن بُعد)من أجلEthernet/Modbus TCP
	RJ45(على طرف شاشة العرض عن بُعد)من أجلModbus تسلسلي
تنسيق البيانات	8 بت، فردي أو زوجي أو لا يوجد تكافؤ قابل للتكوين
نوع الاستقطاب	لا يوجد مقاومة
وضع التبادل	نصفي الازدواج، ازدواج كامل، تفاوض تلقائي Ethernet/Modbus TCP
عدد العناوين	١…٢٤٧من أجلModbus تسلسلي
طريقة الوصول	تابع Modbus TCP
مصدر الطاقة	مصدر خارجي للمدخلات الرقمية:24 فولت تيار مباشر(١٩…٣٠ V)، <١٫٢٥ mA، نوع الحماية:حماية من دائرة القصر والحمل الزائد
	إمداد داخلي لمقياس فرق الجهد المرجعي (1 إلى 10 كيلو أوم):10.5 فولت تيار مباشر +/- 5 %، <١٠ mA، نوع الحماية:حماية من دائرة القصر والحمل الزائد
	إمداد داخلي للمدخلات الرقمية وإيقاف عزم الدوران الآمن (STO):24 فولت تيار مباشر(٢١…٢٧ V)، <٢٠٠ mA، نوع الحماية:حماية من دائرة القصر والحمل الزائد
الإشارات المحلية	3 شاشات LED من أجل التشخيص المحلي
	3 شاشات LED (لون مزدوج) من أجل حالة الاتصال المضمنة
	4 شاشات LED (لون مزدوج) من أجل حالة وحدة الاتصال
	1 ملامس LED (أحمر) من أجل وجود الجهد
العرض	٢٩٠ mm
الارتفاع	٩٢٢ mm
العمق	٣٢٣ mm
صافي الوزن	٥٨٫٥ كجم
رقم المدخل التناظري (أنالوج)	٣
نوع المدخل التناظري (أنالوج)	AI1 ،AI2 ،AI3 جهد قابل للتهيئة عن طريق البرمجة:0...10 فولت تيار مباشر، مقاومة:31.5 كيلو أوم، الدقة12 بت
	AI1 ،AI2 ،AI3 تيار قابل للتهيئة عن طريق البرمجة:0...20 مللي أمبير، مقاومة:250 أوم، الدقة12 بت
	AI2 مدخل جهد تناظري (أنالوج):- 10...10 فولت تيار مباشر، مقاومة:31.5 كيلو أوم، الدقة12 بت
رقم المدخل المنفصل	٨
نوع المدخل المنفصل	DI7 ،DI8 قابل للبرمجة كمدخل نبض:٠…٣٠ kHz،24 فولت تيار مباشر(<= 30 فولت)
توافق الإدخال	DI1...DI6:مدخل منفصل وحدة تحكم منطقية قابلة للبرمجة المستوى 1يتوافق معEN/IEC 61131-2
	DI5 ،DI6:مدخل منفصل وحدة تحكم منطقية قابلة للبرمجة المستوى 1يتوافق معIEC 65A-68
	STOA, STOB:مدخل منفصل وحدة تحكم منطقية قابلة للبرمجة المستوى 1يتوافق معEN/IEC 61131-2
منطق المدخل المنفصل	منطق إيجابي (المصدر)(DI1...DI8)،< 5 فولت(الحالة 0)،> 11 فولت(الحالة 1)
	منطق سلبي (مسرب)(DI1...DI8)،> 16 فولت(الحالة 0)،< 10 فولت(الحالة 1)
analogue output number	٢
نوع المخرج التناظري (أنالوج)	جهد قابل للتهيئة عن طريق البرمجة AQ1 ،AQ2:0...10 فولت تيار مباشرمقاومة٤٧٠ Ohm، الدقة10 بت
	تيار قابل للتهيئة عن طريق البرمجة AQ1 ،AQ2:0...20 مللي أمبير، الدقة10 بت
	تيار قابل للتهيئة عن طريق البرمجة DQ-, DQ+:30 V تيار مباشر
	تيار قابل للتهيئة عن طريق البرمجة DQ-, DQ+:100 mA
مدة أخذ العينات	٢ ms +/- 0.5 مللي ثانية(DI1...DI4)-مدخل منفصل
	٥ ms +/- 1 مللي ثانية(DI5 ،DI6)-مدخل منفصل
	٥ ms +/- 0.1 مللي ثانية(AI1 ،AI2 ،AI3)-مدخل تناظري (أنالوج)
	١٠ ms +/- 1 مللي ثانية(AO1)-مخرج تناظري
الدقة	+/- 0.6 % AI1 ،AI2 ،AI3 لتغير درجة الحرارة 60 درجة مئوية مدخل تناظري (أنالوج)
	+/- 1 % AO1 ،AO2 لتغير درجة الحرارة 60 درجة مئوية مخرج تناظري
خطأ في الخطية	AI1 ،AI2 ،AI3:‎+/- 0.15‏٪‎ ‎من القيمة القصوىمن أجلمدخل تناظري (أنالوج)
	AO1 ،AO2:+/- 0.2 %من أجلمخرج تناظري
رقم خرج المرحل	٣
نوع خرج المرحل	منطق ريلاي قابل للتهيئة R1:ريلاي الخطأ 1 مفتاح تلامس مفتوح عادةً/مفتاح تلامس مغلق عادةًالصمود الكهربائي١٠٠٠٠٠ دورات
	منطق ريلاي قابل للتهيئة R2:تسلسل ريلاي لاالصمود الكهربائي١٠٠٠٠٠ دورات
	منطق ريلاي قابل للتهيئة R3:تسلسل ريلاي لاالصمود الكهربائي١٠٠٠٠٠ دورات
زمن التحديث	خرج المرحل(R1 ،R2 ،R3):5 مللي ثانية(+/- 0.5 مللي ثانية)
الحد الأدنى لتيار التبديل	خرج المرحل R1 ،R2 ،R3:٥ mAعند24 فولت تيار مباشر
الحد الأقصى لتيار التبديل	خرج المرحل R1 ،R2 ،R3علىمقاومحمل، cos phi =١:٣ Aعند250 فولت تيار متردد
	خرج المرحل R1 ،R2 ،R3علىمقاومحمل، cos phi =١:٣ Aعند30 فولت تيار مباشر
	خرج المرحل R1 ،R2 ،R3علىمحاثةحمل، cos phi =٠٫٤ويمين/يسار=٧ ms:٢ Aعند250 فولت تيار متردد
	خرج المرحل R1 ،R2 ،R3علىمحاثةحمل، cos phi =٠٫٤ويمين/يسار=٧ ms:٢ Aعند30 فولت تيار مباشر
العزل	بين الطاقة وطرف توصيل التحكم
الحد الأقصى لتردد الإخراج	٥٠٠ kHz
الحد الأقصى لتيار المدخل	١٥٦٫٢ A
اختيار تطبيق محرك متغير السرعة	بناء - التدفئة والتهوية وتكييف الهواء "HVAC" الطرد المركزي للضاغط
	تجهيز الأغذية والمشروبات تطبيق آخر
	تعدين المعادن والمعدن مروحة
	تعدين المعادن والمعدن مضخة
	النفط والغاز مروحة
	المياه والصرف الصحي تطبيق آخر
	بناء - التدفئة والتهوية وتكييف الهواء "HVAC" ضاغط لولبي
	تجهيز الأغذية والمشروبات مضخة
	تجهيز الأغذية والمشروبات مروحة
	تجهيز الأغذية والمشروبات تذرية
	النفط والغاز مضخة كهربائية غاطسة (ESP)
	النفط والغاز مضخة حقن الماء
	النفط والغاز مضخة وقود الطائرات
	النفط والغاز ضاغط للمصفاة
	المياه والصرف الصحي مضخة طرد مركزي
	المياه والصرف الصحي مضخة الإزاحة الإيجابية
	المياه والصرف الصحي مضخة كهربائية غاطسة (ESP)
	المياه والصرف الصحي مضخة ملولبة
	المياه والصرف الصحي مضخة الفص
	المياه والصرف الصحي ضاغط لولبي
	المياه والصرف الصحي الطرد المركزي للضاغط
	المياه والصرف الصحي مروحة
	المياه والصرف الصحي ناقل
	المياه والصرف الصحي خلاط
نطاق طاقة الموتور AC-3	٥٥…١٠٠ kWعند٣٨٠…٤٤٠ V 3 أطوار
	٥٥…١٠٠ kWعند٤٨٠…٥٠٠ V 3 أطوار
الكمية لكل مجموعة	1
تركيب اللوحة	معلقة على الحائط
البيئة
مقاومة العزل	> 1 ميجا أوم 500 فولت تيار مباشر للأرض لمدة دقيقة واحدة
مستوى الضوضاء	٦٢٫٤ dBيتوافق مع86/188/EEC
تشتت الطاقة بالواط	الحمل الحراري الطبيعي:١٩٦ Wعند380 فولت، تردد التبديل2.5 كيلو هرتز
	حمل حراري قسري:١٥٨٥ Wعند380 فولت، تردد التبديل2.5 كيلو هرتز
حجم هواء التبريد	٢٩٥ m3/h
موضع التشغيل	عمودي +/- 10 درجات
الحد الأقصى للتشوه التوافقي الكلي	<٤٨ % من 80...100 % للحمليتوافق معIEC 61000-3-12
التوافق الكهرومغناطيسي	اختبار المناعة ضد تفريغ الشحنات الساكنة مستوى 3يتوافق معIEC 61000-4-2
	اختبار للمناعة ضد المجال الكهرومغناطيسي لتردد الراديو المشع مستوى 3يتوافق معIEC 61000-4-3
	اختبار المناعة ضد الانتقال/التدفق الكهربي السريع مستوى 4يتوافق معIEC 61000-4-4
	اختبار المناعة ضد التموّر 1.2/50 ميكرو ثانية - 8/20 ميكرو ثانية مستوى 3يتوافق معIEC 61000-4-5
	إجراء اختبار للمناعة ضد تردد الراديو مستوى 3يتوافق معIEC 61000-4-6
درجة التلوث	2يتوافق معEN/IEC 61800-5-1
مقاومة الاهتزاز	من الذروة إلى الذروة 1.5 مم(f=٢…١٣ Hz)يتوافق معIEC 60068-2-6
	1 gn(f=١٣…٢٠٠ Hz)يتوافق معIEC 60068-2-6
مقاومة الصدمات	15 gnمن أجل١١ msيتوافق معIEC 60068-2-27
الرطوبة النسبية	٥…٩٥ % بدون تكثفيتوافق معIEC 60068-2-3
درجة حرارة الهواء المحيط للتشغيل	؜١٥…٥٠ درجة مئوية(بدون)
	٥٠…٦٠ درجة مئوية(مع عامل التخفيض)
درجة حرارة الهواء المحيط المناسبة للتخزين	؜٤٠…٧٠ درجة مئوية
ارتفاع التشغيل	<= 1000 م بدون
	1000...4800 م مع خفض التيار 1% لكل 100 م
product certifications	ATEX INERIS
	TÜV
	DNV-GL
	UL
	ATEX المنطقة 2/22
	CSA
التحديد	CE
المعايير	UL 508C
	EN/IEC 61800-3
	EN/IEC 61800-3 environment 1 category C2
	EN/IEC 61800-3 البيئة 2 الفئة C3
	EN/IEC 61800-5-1
	IEC 61000-3-12
	IEC 60721-3
	IEC 61508
	IEC 13849-1
فئة الجهد الزائد	III
حلقة التنظيم	منظم PID قابل للضبط
مستوى الضوضاء	٦٢٫٤ dB
درجة التلوث	2

Weight	58.500000
Brand	Schneider Electric
Model	ATV630D90N4
Width [cm]	29
Height [cm]	92.2
Range	ATV630
Family	IDVSD
